铜制气动管路接头(PU管、尼龙管、聚四氟乙烯管用)

简要描述:

本系列管接头适用于PU管、尼龙管、聚四氟乙烯管、塑料管的连接。

YZG2 气动管路接头产品说明

YZG3 气动管路接头(塑料管用)产品说明:

说明:
   本系列管接头适用于塑料管的连接。

性能规范:
公称压力:1.0MPa、1.6MPa
配管外径:钢管、尼龙管、铜管:6--16
塑料管:¢6x1 ¢8xl
适用温度:≤150℃
适用介质:非腐蚀性气体等
制造材料:H62 1Crl8Ni9Ti
适用范围:塑料管



技术特性


配管外径
Do
公称压力
PN
公称通径
PN

适用介质
Med

适用温度
Temp

制造材料
materat
mm
Mpa
mm
6

1
3
非腐蚀性气体
Non-Corrosive Gas
常温
Non-Cormal Temp Norm
H62表面镀铬
H62(Crsurface Galvanization)
8
5




 YZG3-1直通终端接头(一)
 Extreme Straight through Sleeve(1)

Do
d
do

Lo

L
S
6
M8*1
3
36
9
12
6
M10*1
3
36
9
14
6
M14*1.5
3
40
12
17
6
M16*1.5
3
40
12
19

6
M20*1.5
3
44
14
24
6
ZG1/8〃
3
36
9
12
6
ZG1/4〃
3
38
11
14
6
ZG1/2〃
3
44
15
22




Do
d
do

Lo


L
S
8
M8*1
5
36
9
14
8
M10*1
5
36
9
14
8
M14*1.5
5
40
12
17
8
M16*1.5
5
40
12
19
8
M20*1.5
5
44
14
24
8
ZG1/8〃
5
36
9
14
8
ZG1/4〃
5
38
11
14
8
ZG1/2〃
5
44
15
22

YZG3-2直通终端接头(二)
 Extreme Straight through Sleeve(1)

Do
d
do

Lo

L
S
6
M10*1
3
39
10
14
6
M14*1.5
3
40
13
19
M16*1.5
3
41
13
22

6
M20*1.5
3
41
13
24
6
ZG1/4〃
3
40
13
17
6
ZG1/2〃
3
41
13
22




Do
d
do

Lo

L
S
8
M10*1
5
39
10
14
8
M14*1.5
5
40
13
19
8
M16*1.5
5
41
13
22
8
M20*1.5
5
41
13
24
8
ZG1/4〃
5
40
13
17
8
ZG1/2〃
5
41
13
22

YZG3-3直通中间接头
 Straight-throughintermediate Connector

Do
do
L
S
6
3
45
12
8
5
45
14




YZG3-4直通穿板接头
 Straight-through Through-board Connector

Do
do
Lo
L
S
S1
6
3
58
31
14
17
8
5
58
31
17
17




YZG3-5弯通终端接头
 Elbow Pipe straight-through Sleeve

Do
d
do

Lo

L
S
6
M10*1
3
20
9
29
6
M14*1.5
3
23
12
32
6
M20*1.5
3
25
14
25
6
ZG1/8〃
3
20
9
29
6
ZG1/4〃
3
22
11
29
6
ZG1/2〃
3
26
15
35




Do
d
do

Lo


L
S
8
M10*1
5
20
9
29
8
M14*1.5
5
23
12
32
8
M20*1.5
5
25
14
25
8
ZG1/8〃
5
20
9
29
8
ZG1/4〃
5
22
11
29
8
ZG1/2〃
5
26
15
35

YZG3-6弯通穿板接头
 Elbow Pipe Through-through Sleeve

Do
do
Lo
L
H
S
6
3
42
31
30
14
8
5
42
31
30
17




YZG3-7三通中间接头
 T-Pipe Intermediate Connector

Do
do
L
H
6
3
58
29
8
5
60
30

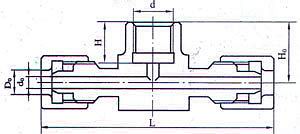

YZG3-8压力表三通接头
 Manometer T-pipe Connector

Do
d
do

L

Ho
H
6
M10*1
3
20
16
10
6
M14*1.5
3
23
19
13
G1/4〃
3
25
19
13

8
M10*1
5
20
16
10
8
M14*1.5
5
22
19
13
8
G1/4〃
5
26
19
13




YZG3-9三通终端接头
 Extreme T-pipe Connector

Do
d
do

Lo

L
H
6
M10*1
3
60
9
20
6
M14*1.5
3
63
12
23
6
M20*1.5
3
65
12
23

6
ZG1/8〃
3
60
9
20
6
ZG1/4〃
3
60
11
22
6
ZG1/2〃
3
65
12
24




Do
d
do

Lo


L
H
8
M10*1
5
60
9
20
8
M14*1.5
5
63
12
23
8
M20*1.5
5
65
12
23
8
ZG1/8〃
5
60
9
30
8
ZG1/4〃
5
60
11
22
8
ZG1/2〃
5
65
12
24

YZG3-10螺母
 Nut

Do
d
d1
L
6
M10*1
13
13
8
M124*1
16
13
